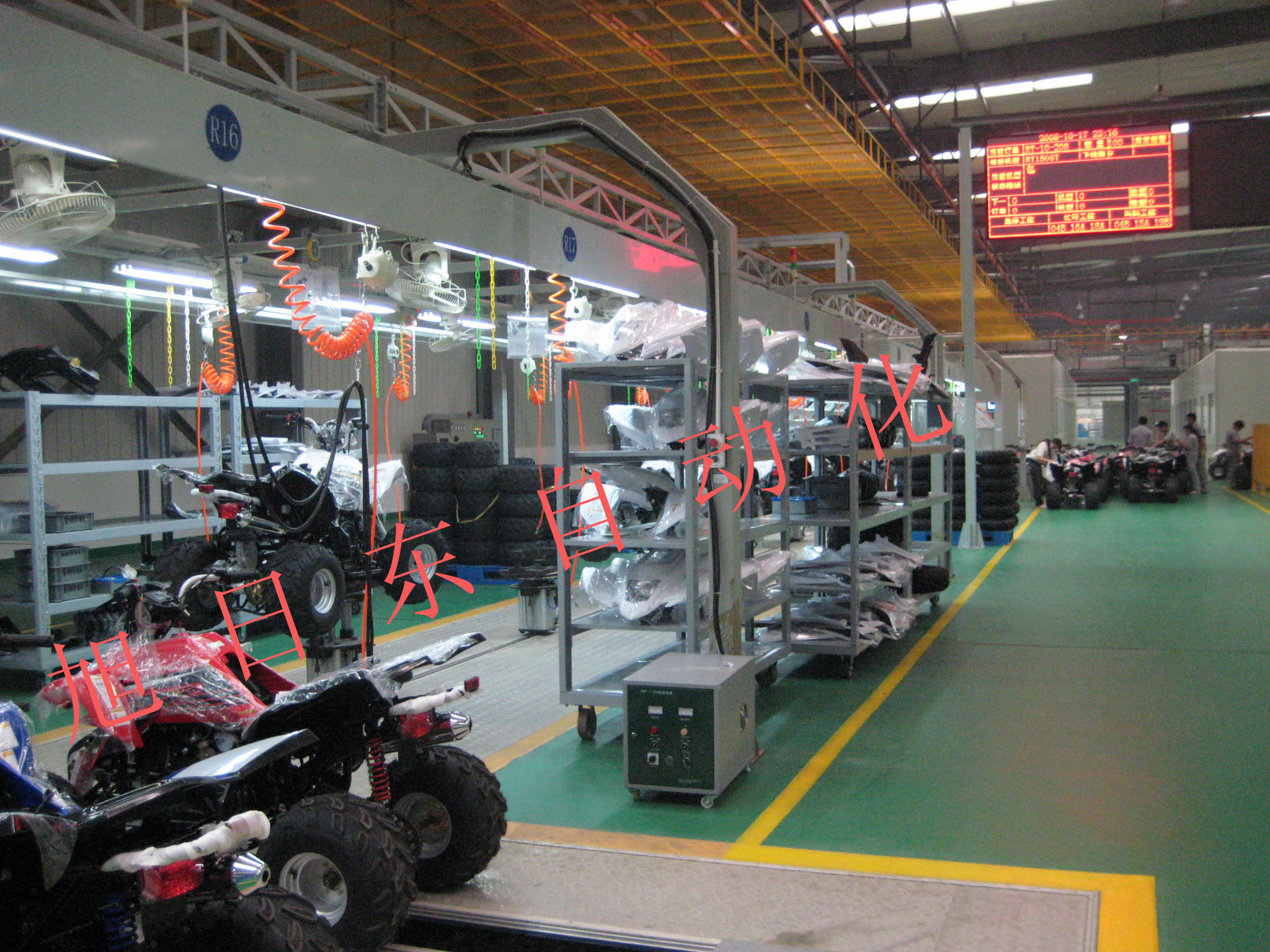

沙灘車組裝線主要由雙層鋼制倍速鏈輸送線、返板升降機等設備組成，以實現產品的流水線組裝和工裝循環。

沙灘車組裝線整體使用T3花紋鋼板+鋼制支架罩住，只預留工裝治具孔，作業人員站在封板上作業。

倍速鏈輸送線又稱為自流式輸送系統，具有良好的穩定性和耐用性，適合大批量產品的連續性生產。

倍速鏈輸送線優勢：

1、 結構簡單，易于安裝，使用噪音低；

2、 輸送能力大，可承載較大的載荷；

3、 輸送速度準確穩定，能保證精確的同步輸送；

4、 易于實現積放輸送，可用做裝配生產線或作為物料的儲存輸送；

5、 可在各種惡劣的環境（高溫、粉塵）下工作，性能可靠；

雙層倍速鏈輸送線說明：

1、 動力部分：上下層各設置一套動力，P=1.5kw電機（品牌：德產SEW或臺產城邦，減速比i=100）配變頻器，線速度5~15m/min可調，每段動力長度≤20米；

2、 輸送線導軌采用118×100倍速鏈專用國標鋁型材，表面電泳處理；

3、 鏈條：采用蘇州產尼龍差速鏈，T=38.1；

4、 機腳架：采用60×40×T2鐵方通焊接噴粉制作，通過連接件固定輸送線導軌；

5、 阻擋器缸及電磁閥采用亞德客品牌；

6、 控制部分：OLC采用三菱，傳感器采用歐姆龍，交流接觸器采用施耐德，觸摸屏采用威綸，電控箱自制，其他電控元件采用施耐德/正泰。

返板升降機說明：

1、 機架采用40×40鐵方通焊接制作，表面噴粉處理；

2、 封板采用T1.2冷軋板折制，表面噴粉處理；

3、 升降動力采用亞德客標準氣缸/電機+滾珠絲桿；

4、 導向采用直線滑軌+滑塊；

5、 輸送動力為優質臺產電機，P=120W，i=25；

6、 輸送皮帶為專用加筋防滑帶。

工裝板說明：

材質采用Q235材質，厚度為15~20mm，表面安裝有特定的治具。

工作原理及流程：

1、 空的工裝托盤由下層輸送線返回，經始端的返板升降機A自動轉送到上層輸送線始端，人工將治具安裝在工裝板上，并完成上料。

2、 上層輸送線將工裝（連產品）按工藝流程順序輸送到各工位，人工完成對應組裝；

3、 產品完成組裝后，自動轉送到線體末端下線位，人工將產品及治具從工裝上取下，空的工裝托盤經返板升降機B自動轉送到下層輸送線，再自動返回到線體始端，開始下一循環。
